توضیحات محصول
بخشی از معادل ترانزیستوری گیت های منطقی به صورت ورد و پاورپوینت:
گیت AND
گیت NOT
گیت NAND
دروازه منطقی OR انحصاری XOR ( Exclusive OR )
گیت OR

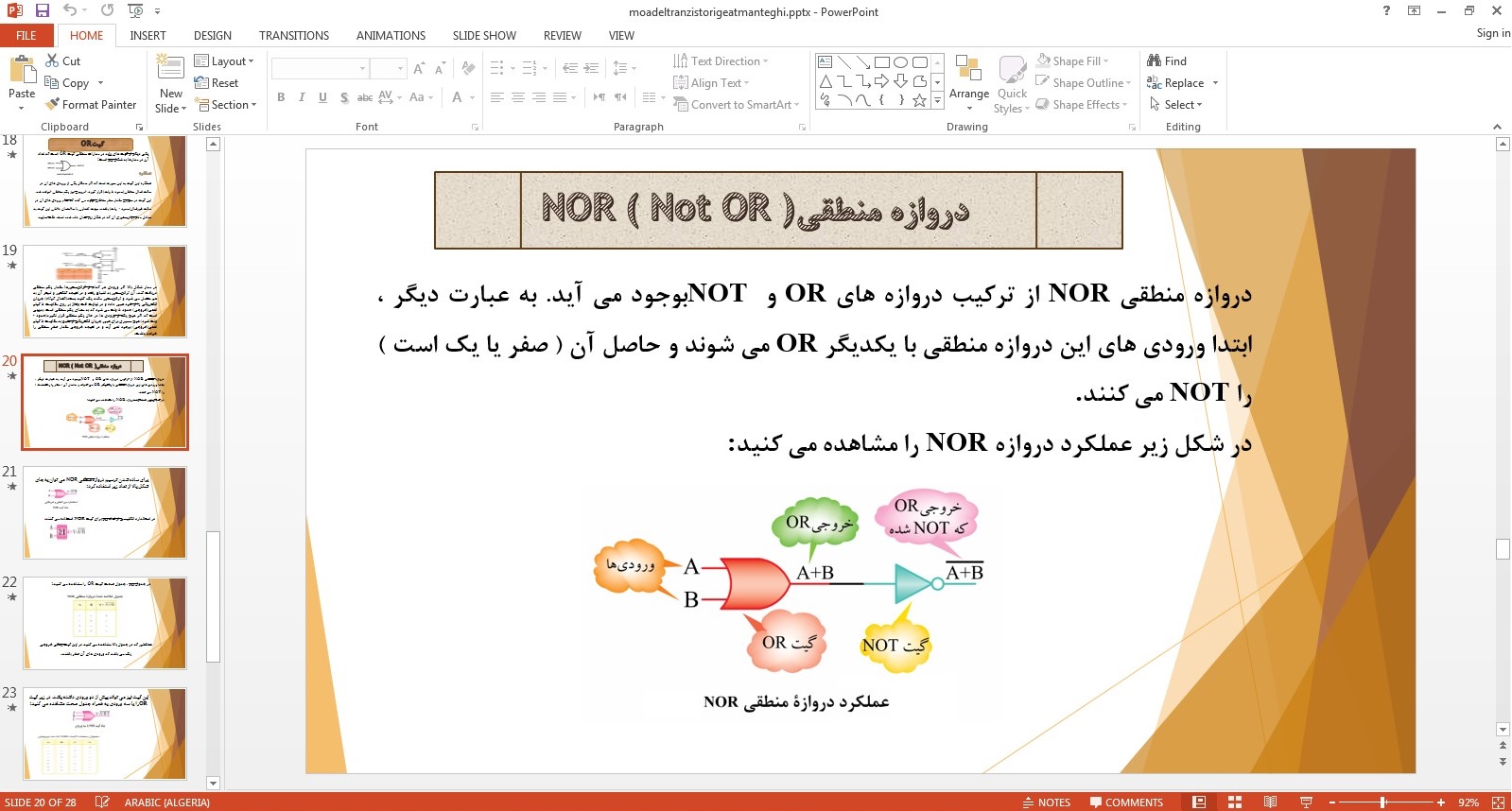

دروازه منطقی NOR ( Not OR )
گیت XNOR ( Exclusive NOR-XNOR )

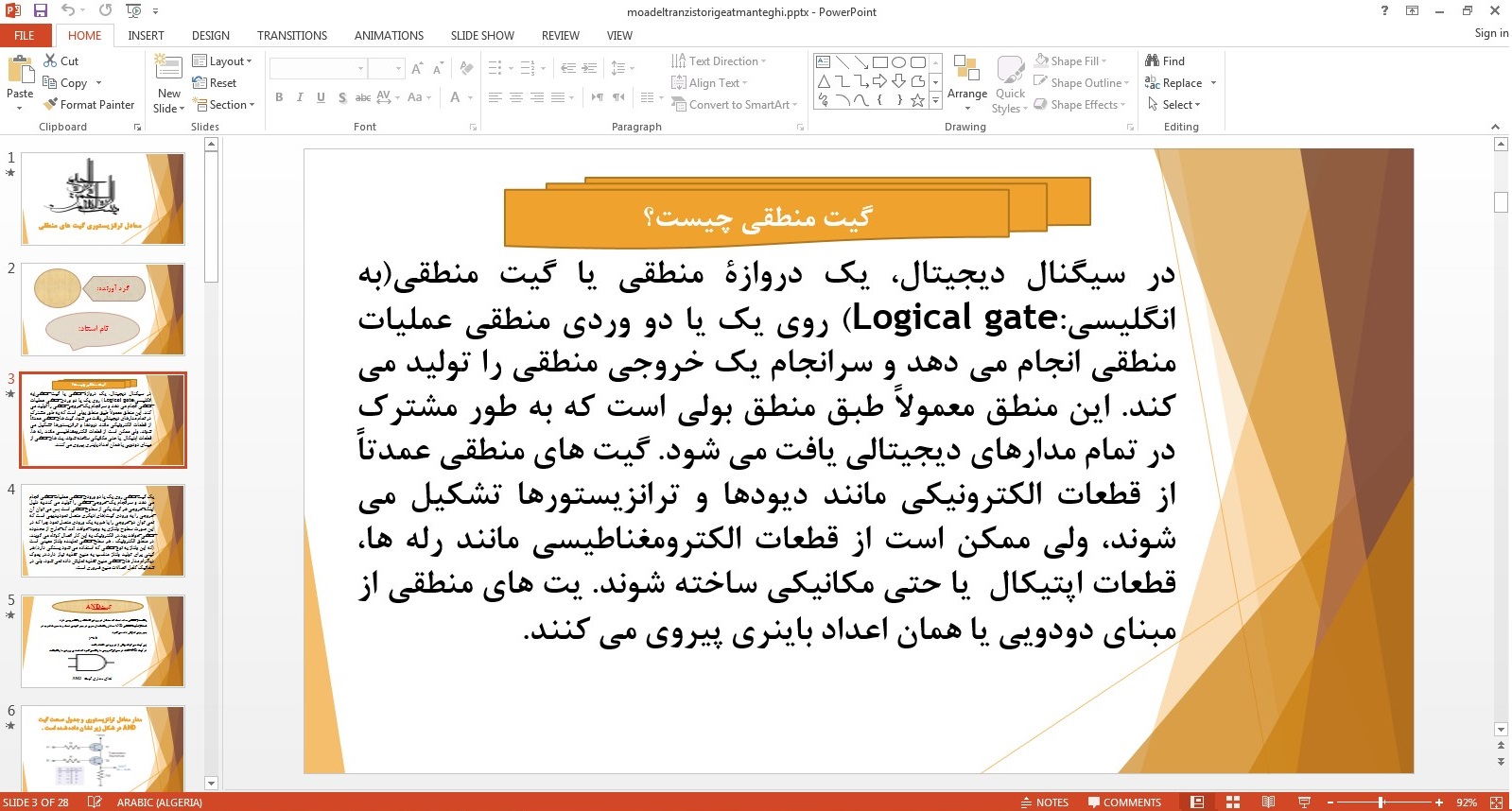

در سیگنال دیجیتال، یک دروازه منطقی یا گیت منطقی(به انگلیسی:Logical gate) روی یک یا دو وردی منطقی عملیات منطقی انجام می دهد و سرانجام یک خروجی منطقی را تولید می کند. این منطق معمولاً طبق منطق بولی است که به طور مشترک در تمام مدارهای دیجیتالی یافت می شود. گیت های منطقی عمدتاً از قطعات الکترونیکی مانند دیودها و ترانزیستورها تشکیل می شوند، ولی ممکن است از قطعات الکترومغناطیسی مانند رله ها، قطعات اپتیکال یا حتی مکانیکی ساخته شوند. یت های منطقی از مبنای دودویی یا همان اعداد باینری پیروی می کنند.
یک گیت منطقی روی یک یا دو ورودی منطقی عملیات منطقی انجام می دهد و سرانجام یک خروجی منطقی را تولید می کند.به دلیل اینکه خروجی هر گیت یکی از سطوح منطقی است پس می توان آن خروجی را به ورودی گیت(های)دیگری متصل نمود.بدیهی است که نمی توان دو خروجی را با هم به یک ورودی متصل نمود چرا که در این صورت سطوح ولتاژی به وجود خواهد آمد که خارج از محدوده منطقی خواهد بود.در الکترونیک به این کار اتصال کوتاه می گویند.
در منطق الکترونیک ، هر سطح منطقی نماینده ولتاژ معینی است (که این ولتاژ به نوع منطقی که استفاده می شود بستگی دارد).هر گیتی برای تولید ولتاژ مناسب به منبع تغذیه نیاز دارد.در بموک دیاگرام مدار های منطقی منبع تغذیه نمایش داده نمی شود، ولی در شماتیک کامل اتصالات منبع ضروری است.
