توضیحات محصول

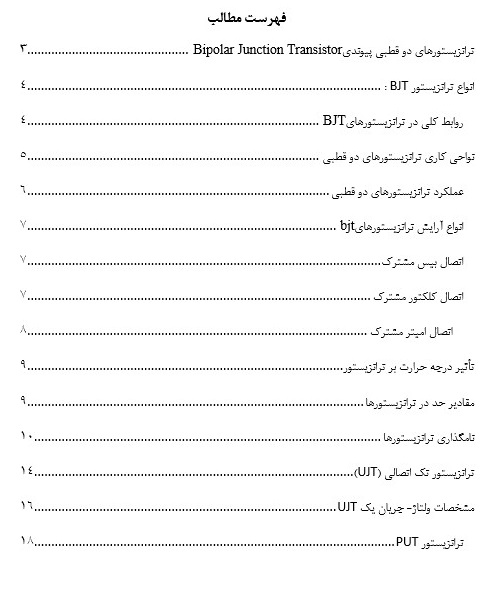

بخشی از پاورپوینت و ورد ترانزیستورهای BJT UJT PUT:
ترانزیستورهای دو قطبی پیوندی Bipolar Junction Transistor

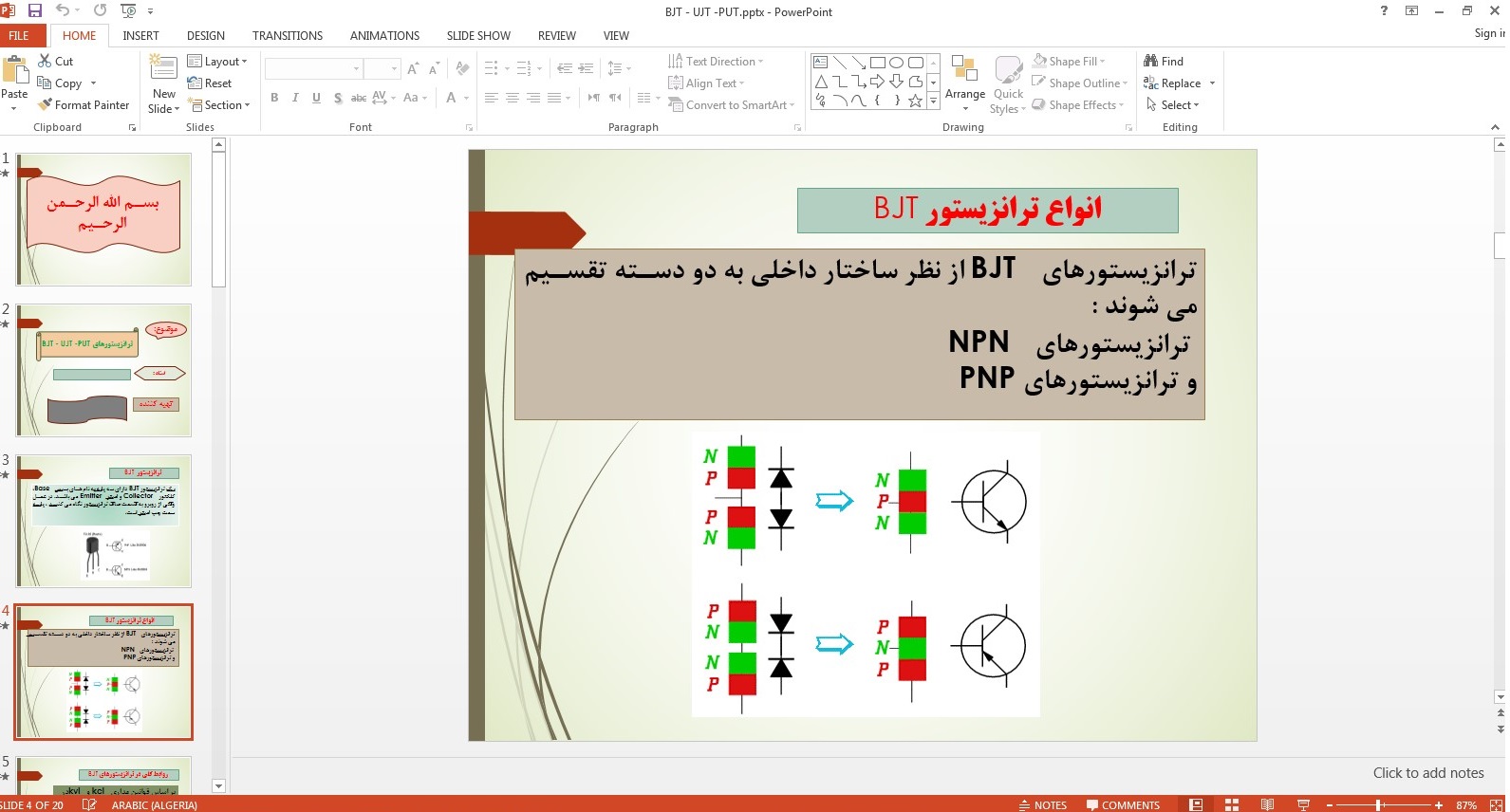

انواع ترانزیستور BJT
روابط کلی در ترانزیستورهای BJT
نواحی کاری ترانزیستورهای دو قطبی
عملکرد ترانزیستورهای دو قطبی
انواع آرایش ترانزیستورهای bjt
اتصال بیس مشترک
اتصال کلکتور مشترک
اتصال امیتر مشترک
تأثیر درجه حرارت بر ترانزیستور
مقادیر حد در ترانزیستورها
نامگذاری ترانزیستورها

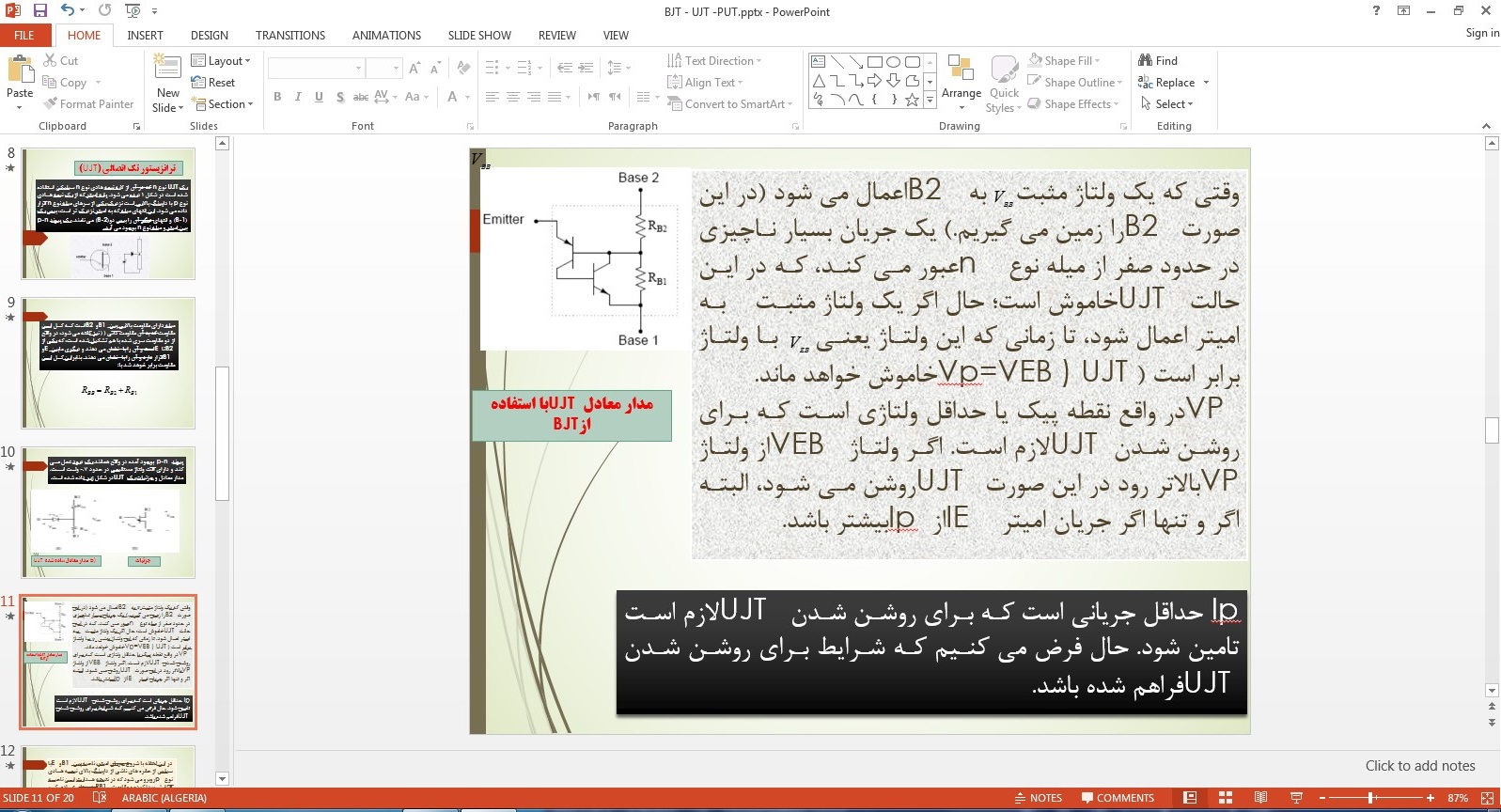

ترانزیستور تک اتصالی (UJT)
مشخصات ولتاژ- جریان یک UJT

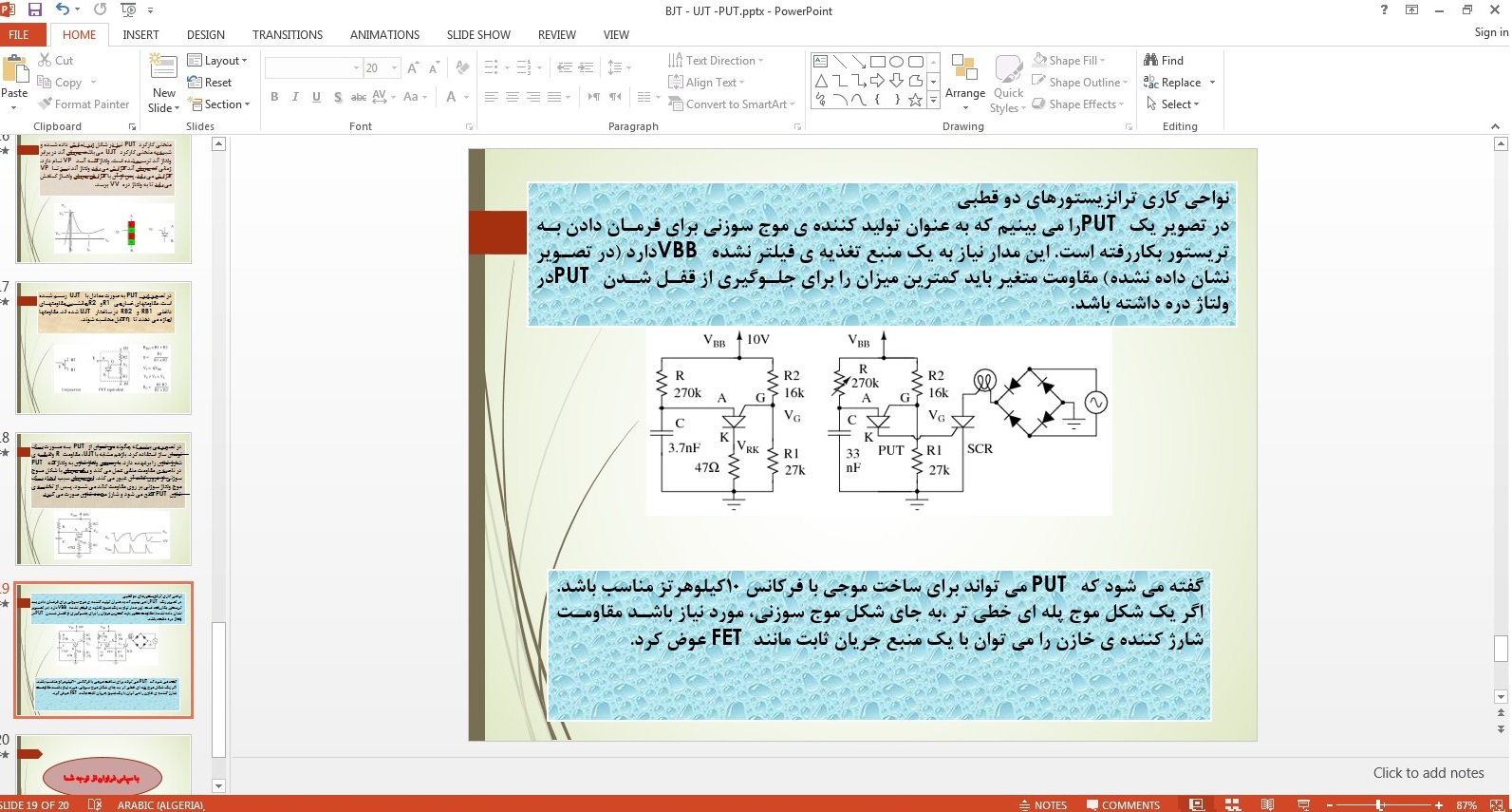

ترانزیستور PUT
نامگذاری ترانزیستورها
برای نامگذاری ترانزیستورها ، سه روش مشهور در دنیا وجود دارد اگر چه تعدادی از کارخانجات در گوشه و کنار دنیا از سیستم نامگذاری خاصی استفاده می کنند . این سه روش عبارتند از :
۱- روش ژاپنی ۲- روش اروپایی ۳-روش آمریکایی
روش ژاپنی : در این سیستم ، نامگذاری ترانزیستور را با عدد ۲ شروع کرده و به دنبال آن حرف S را می آورند . بعد از حرف و عدد۲S یکی از حروف C ، B ، A و D را قرار می دهند که هر یک مفاهیمی به شرح زیر دارند:
A این حرف نشان دهنده این است که ترانزیستور از نوع PNP بوده و در فرکانس های بالا نیز می تواند کار کند.
B این حرف نشان دهنده این است که ترانزیستور از نوع PNP بوده و در فرکانس های کم می تواند کارکند.
C این حرف نشان دهنده این است که ترانزیستور از نوع NPN بوده و در فرکانس های بالا نیز می تواند کار کند.
D این حرف نشان دهنده این است که ترانزیستور از نوع NPN بوده و در فرکانس های کم می تواند کارکند.
بعد از این حروف تعداد ۲ یا ۳ یا ۴ رقم قرار می گیرد که با مراجعه به جدول مشخصات ترانزیستورها ، می توان مقادیر مشخصه های الکتریکی آن را بدست آورد . در این سیستم ، حروف روی ترانزیستور ، مشخص کننده جنس نیمه هادی به کار رفته ( ژرمانیوم یا سیلیسیم ) و همچنین حدود قدرت آن نمی باشد . مثلاً المان ۲SC829 نشان دهنده ترانزیستور از نوع NPN با محدوده فرکانسی بالا می باشد . لازم به تذکر است که بر روی اکثر ترانزیستورها ، حرف ۲S را قید نمی نمایند . مثلاً C829 همان ۲SC829 می باشد.
